納米多孔結(jié)構(gòu)的碳材料由于具有大比表面積、獨(dú)特的孔結(jié)構(gòu)以及豐富的納米孔，使其在儲(chǔ)能領(lǐng)域應(yīng)用潛力巨大，也引起了人們的高度重視。然而，對于多孔材料在納米尺度上，面向不同儲(chǔ)能需求的多功能組合和調(diào)控仍是目前材料領(lǐng)域的一個(gè)難點(diǎn)問題。在國家自然科學(xué)基金項(xiàng)目（批準(zhǔn)號(hào)：51274240）的資助下，中南大學(xué)周向陽課題組與香港理工大學(xué)Limin Zhou課題組合作，在一維與二維納米多孔碳材料的制備、表征及形貌結(jié)構(gòu)控制的過程機(jī)理方面的研究取得了重要進(jìn)展，相關(guān)研究成果分別在能源領(lǐng)域著名雜志《能源與環(huán)境科學(xué)》（Energy & Environmental Science）以及《納米能源》(Nano Energy)上發(fā)表。

　　為了獲得同時(shí)具有高石墨化度和大比表面積的碳納米纖維，合作雙方經(jīng)過共同努力，利用納米鎳顆粒在無定形碳纖維基體中的催化石墨化原理，結(jié)合靜電紡絲和化學(xué)活化技術(shù)，設(shè)計(jì)和制備了具有豐富石墨化隧道的“N-摻雜活化碳納米纖維”（ANHTGCNs）。該材料作為鋰離子電池負(fù)極材料時(shí)，具有高達(dá)1560 mAh/g的比容量，是目前商用石墨負(fù)極的4倍多，同時(shí)表現(xiàn)出優(yōu)異的循環(huán)與倍率性能。這種通過控制金屬顆粒的擴(kuò)散路徑來調(diào)節(jié)無定形碳石墨化結(jié)構(gòu)的方法，為具有特殊石墨化結(jié)構(gòu)的一維碳納米材料制備提供了一條全新的思路。

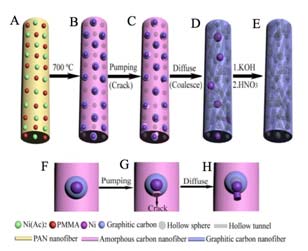

　　ANHTGCNs材料的制備過程

　　合作雙方還開發(fā)了一種基于液相原位生長技術(shù)的防止石墨烯片層團(tuán)聚新方法，主要通過在高度分散的氧化石墨烯表面生長尺寸可控的二氧化硅保護(hù)層、后續(xù)的熱處理及二氧化硅的選擇性刻蝕等步驟得以實(shí)現(xiàn)，當(dāng)其作為鋰離子電池負(fù)極材料時(shí)，表現(xiàn)出了優(yōu)異的循環(huán)性能及倍率特性。
